產品詳細信息

幻影標準型三維掃描儀性能參數

• 1)  單幅掃描范圍： 400mm（X）×300mm（Y）；
• 2)  光柵發生器：采用LED冷光源，分辨率1280X768
• 3)  單幅測量精度： ±0.02mm；
• 4)  測量點距：0.3mm～0.4mm；
• 5)  掃描時間（每幅,秒）：＜3s；
• 6)  掃描景深：300 mm；
• 7)  單次掃描分辨率 1,310,000 / 3,000,000 / 5,000,000;
• 8)  掃描頭重量：3Kg
• 9)  掃描頭尺寸：550mmX180mmX160mm
• 10) 點云輸出格式：GPD, STL, ASC, IGS，WRL等;能與常見的逆向軟件、CAD軟件兼容

幻影標準型三維掃描儀掃描軟件功能

• 1）具備系統標定、點云掃描、三維顯示等基本功能；
• 2）掃描軟件3DSS V12.0
• 3）具備參考點識別與全自動拼接功能；
• 4）具備深色物體掃描功能；
• 5）數據輸出格式：掃描軟件具備GPD和STL輸出格式，可以輸出ASC、WRL(紋理特征）以及具有法向量的四邊形網格；
• 6）在掃描得到物體三維形狀的同時還可以掃描得到并且輸出紋理信息；
• 7) 掃描數據自動保存，不占用掃描時間；
• 8）支持對重疊點云自動選取較佳數據,自動裁剪，具有局部法向量，geomagic軟件處理時，必須能夠運用"select best data"功能，根據法向量自動判斷哪個數據較優，從而自動剔除重疊的數據；
• 9）能很好處理1mm左右薄壁件的掃描數據。

產品應用

3DSS幻影標準型三維掃描儀可以滿足復雜曲面、柔性物體和各類樣品、工件的三維外觀掃描和測量檢測，是性價比極高的工業級三維掃描儀。

• 汽車行業：汽車油泥模掃描；整車掃描；零部件掃描；三維檢測等
• 生產制造：零部件掃描，設計研發，三維檢測，模具設計，精密零部件、模具等
• 教育行業：3D教學實驗室，軟件技能培訓，教育普

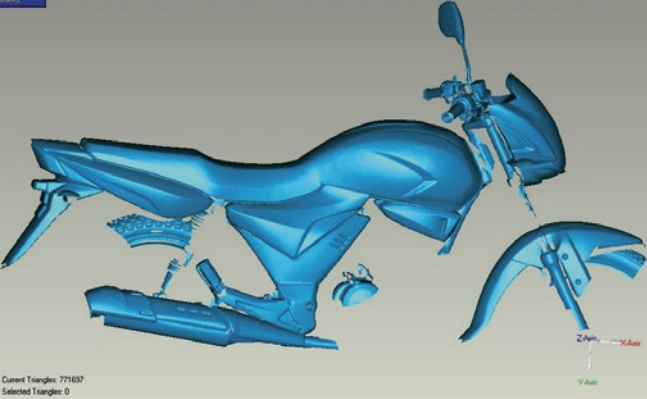

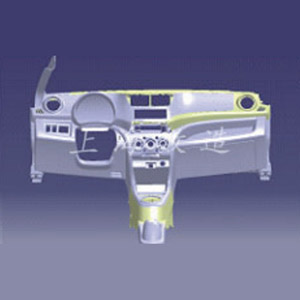

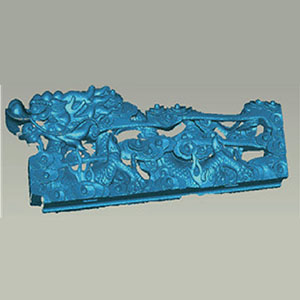

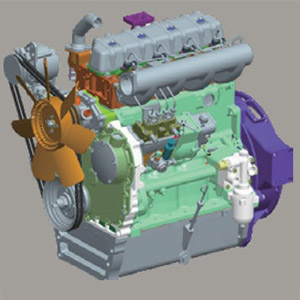

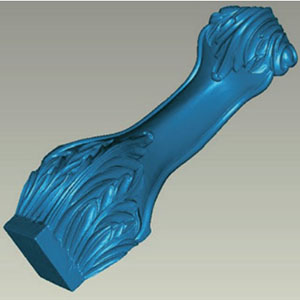

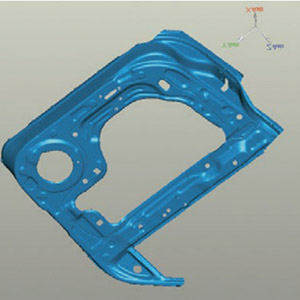

  應用案例
